常见的气流输送系统有哪些?

文章来源:本站人气:480发表时间:2018-08-07

  气流输送系统相信大家都不会不熟悉,简单的来说就是通过气流来进行物料的一个输送,但是气流输送也是有着差别的,气流输送也有着一个分类,大家知道有几种吗?今天小编就来跟大家分享一下常见的气流输送系统有哪些?


  气流输送系统最早是出现在十九世纪,那时候人们是通过风扇来驱动,用管道来输送木屑与谷物。到了二十世纪粉体的气流输送技术得到了充分的开发与应用。它在制药、食品、水泥等众多的工业领域都有着一个普遍的使用。

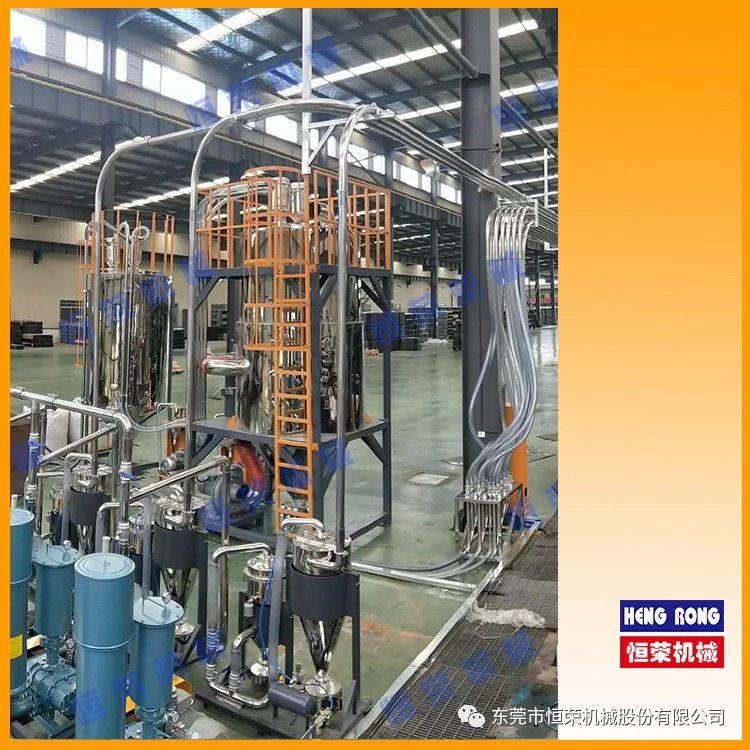

气流输送系统


  常见的气流输送系统


  1、负压真空输送


  是依靠真空输送设备的产生的真空,把物料通过气流携带到气固分离设备,物料被卸入指定位置,气体经过气固分离后排出系统。气固分离设备内部有电磁阀控制脉冲反吹气固分离滤芯,使其再生。


  真空输送可通过管路输送粉末,尘埃,色素,颗粒,药片,胶囊,农作物,小部件等,输送过程无泄漏无粉尘飞扬,是压片机、胶囊填充机、干法制粒机、包装机、粉碎机、振动筛等机械自动上料的首选设备。真空输送适用于制药、食品、化工、电池,保健,建材等行业。


  2、正压稀相输送


  是利用低于0.1MPa的气体(通常使用空气或者氮气),以较高的速度把物料吹送指定位置,气固比一般为110。系统初始速度一般大于12m/s,末端速度最高可达35m/s,末端压力与大气压基本接近,动力一般有罗茨风机提供,通过阀门控制可以实现多点进料多点出料。有时也可以与负压真空输送联合使用以满足特殊要求。


  正压稀相输送特点是输送量大,输送距离长可达300米以上,设备结构简单。正压稀相设备通常由罗茨鼓风机提供气源,气料加速室进行气料混合加速,旋转阀提供稳定的物料流,气动插板阀气动换向阀选择料流方向,仓顶除尘器旋风分离器进行粉尘处理。


  3、正压稀相闭路输送系统


  通常用在保护气体输送或者有毒物质输送的系统中,该系统回气管接到罗茨风机进气口上,有旁路补气阀门进行补气。该系统特点是与外界基本上隔绝,多层过滤器过滤回收气使回收气体洁净度很高,以免风机吸入过多杂质导致风机损坏,该系统检修部位主要在过滤系统。

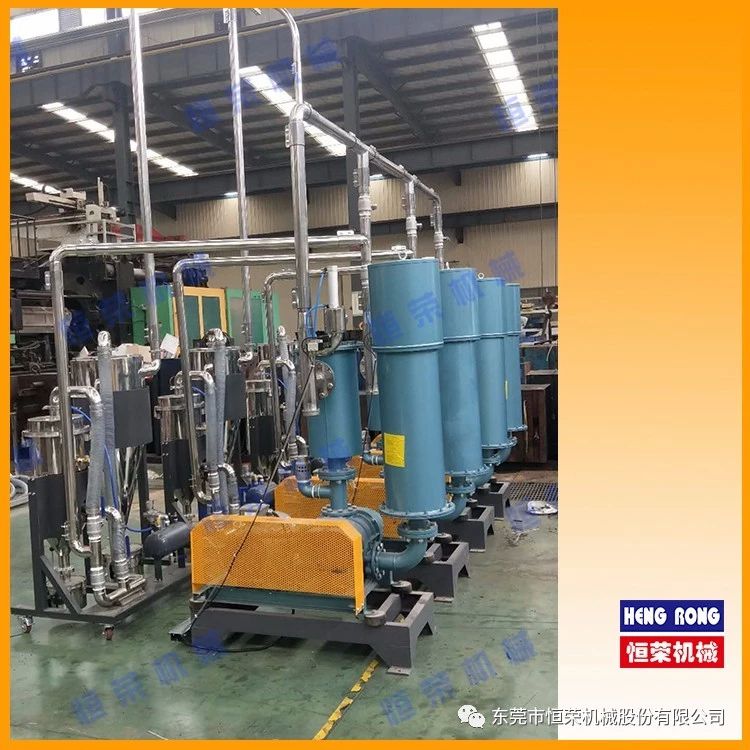

输送系统


  4、旋转阀密相输送系统


  具有较高压力(初始压力0.6MPa,输送压力<0.2MPa),较低输送速度,连续输送,设备造价较低的特点,管道磨损小,物料不易破碎。物料状态介于密相脉冲输送及密相柱塞流之间。空气压缩机提供气源,拉法尔喷嘴提供稳定流量,自力式调压阀自动调节压力。


  高压旋转阀(耐压0.35MPa)提供稳定的料栓,尾气处理采用旋风或者仓顶除尘器。旋转阀密相输送的核心是拉法尔喷嘴和高压旋转阀的制造。拉法尔喷嘴需要高精度的铸造加工能力。高压转阀需要高超的设计能力和加工精度,才能满足制造出耐压0.35MPa的旋转阀供高压密相输送。


  5、密相动压气力输送


  仓泵又称仓式泵是在高压下(700kPa以下)输送粉状物料的一种比较可靠的密相动压气力输送装置。标准体积:0.2~20立方米,最大输送量:300 T/h,最大输送距离:3000 m,输送固气比:15~50。


  仓式泵的卸料方式有两种,分为下引式和上引式。上引式仓泵料气混合均匀,输送平稳,布置灵活,适合输送物料粒径比重均匀、比重较轻、流化性能好的物料,特别适合电厂粉煤灰的输送。


  但是上引式仓泵吹送速度较大,管径较小,磨损程度较大,需要附加吹堵管路。初速7~9m/s,末速20~25m/s。下引式仓泵输送管径较大,初速2~3m/s,末速10~13m/s,磨损较小,不易堵管,输送量波动较大。


  6、密相高压发送罐输送方式


  是成本最低的一种,为分批投料式系统,它通常适用于较短的输送管路距离及颗粒状的、流动性较好的、磨蚀性和非磨蚀性物料。如细石英砂、塑料粒子等。


  它的组成部分有压力容器(发送罐)、电控系统、与输送管路共同组成。系统的特点是在输送过程的初端和末端有很高的气体流动及较高的输送压力,有时一下表示输送完毕。


密相输送系统


  以上就是常见的气流输送系统有哪些的全部内容了,文中所说的气流输送都是比较常见的一些气流输送,每一种气流输送都有着自身的一个特点,用途也是不一样的。大家购买气流输送系统的话可根据自己实际的用途来去选择气流输送系统,好了小编的分享就到这来了。
